西安合升动力科技有限公司 球磨机节能改造
2026-02-05 15:49:32 来源:西安节能协会 字体: 默认 大 超大

技术原理
采用永磁同步直驱电机替换原有的异步电机与减速器;
减少了传动系统部件,增加系统传动效率及可靠性
关键技术
用永磁同步直驱电机替代了原有异步电机和减速机
主要技术参数
200KW/188rpm 永磁同步直驱电机代替原有210kW/750rpm 的异步电机和 4 倍减速的减速机
技术产品特点
传动效率高,可靠性高
应用现状(或与该技术相关领域的能耗现状)及产业化情况
应用于矿山球磨机改造,节能率达到13.28%
应用领域及适用范围
选矿厂、陶瓷厂
节能减排效果(测算方法及依据)
节能改造前后一个月用电量对比
节能量/年(吨标准煤/年):27
碳减排量/年(吨二氧化碳/年):118.59
已实施的典型案例情况
案例名称
球磨机节能改造
案例地点
陕西省渭南市
应用单位
陕西华光实业有限责任公司
设计单位
西安合升动力科技有限公司
主要设备

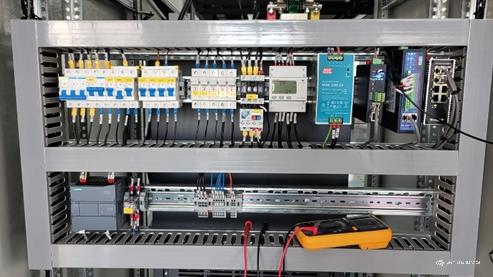

电机、变频器、控制柜、温度传感器、振动传感器

技术原理
根据前期西安合升与华光实业相关领导关于指示和1#球磨机改造过程的相关问题,确定此改造方案的总体内容如下:
改造电机参数:
名称 | 规格型号 | 数量 | 配套减速机 |
2#球磨机 | 210KW/730rpm | 1 | 减速机4倍减速比 |
改造项目实施过程:
球磨机作为主要磨矿设备,采用三相异步电机与减速机配合的驱动方案,由于启动转矩过大,导致变压器在设备启动过程中存在跳闸现象,并且长期工作导致减速器需要频繁的保养和维护,耗费大量的人力和物力。同时也造成了能源的浪费。
结合前期改造经验组织相关技术人员进行多次讨论,制定如下改造方案。
改造方案:永磁同步直驱电机+高性能矢量变频器+物联网监控系统
1) 使用永磁同步电机替换原有低效异步电机和减速机,使得驱动单元本身的效率得到大幅度提高,并且省去了减速机的长期维护和保养工作。
2) 采用高性能矢量控制变频器,结合同步电机在全转速段的恒扭矩特性,使得球磨机在启动过程中可以输出2倍的额定扭矩,从而避免启动过程中的冲击电流过大导致的变压器跳闸问题。
3) 采用西门子PLC实时读取球磨机的运行状态,加装振动和温度传感器,并且将数据存储于服务器用于查看和分析。制作现场监控大屏用于设备实时状态监控。

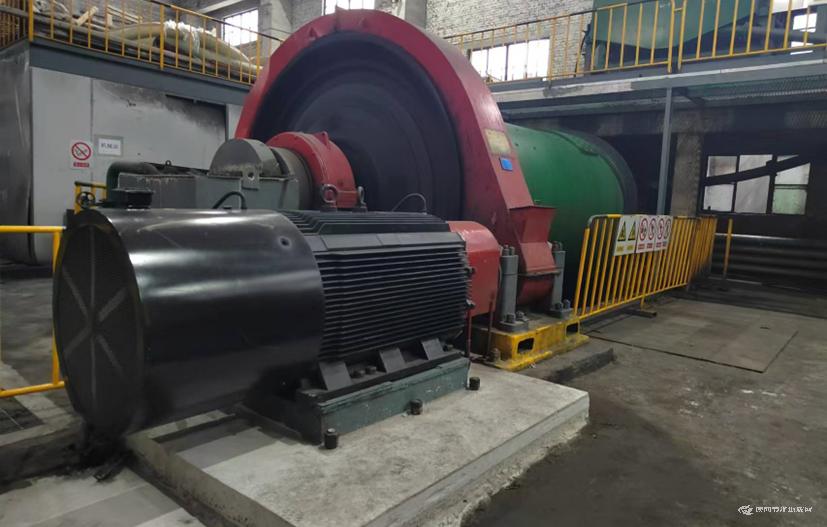

改造实施过程:将原有异步电机更换为永磁同步电机,减速机传动变为联轴器直连方式,功率更换为200KW;

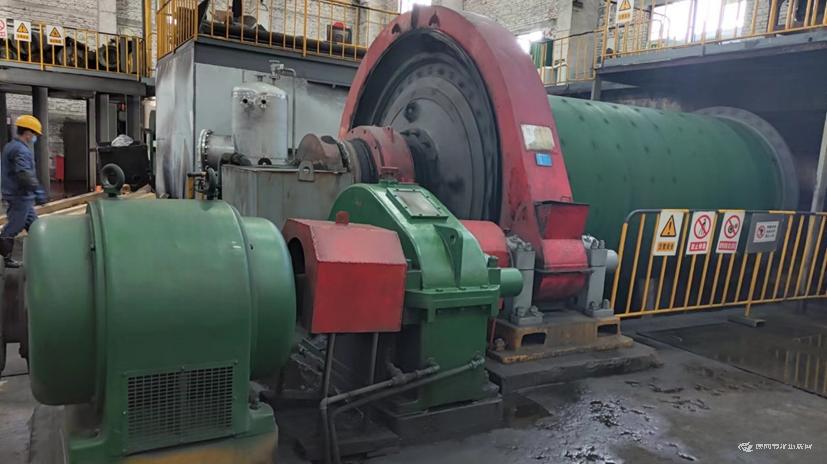

改造前

改造后
增加变频控制系统实现转速的自主调节;

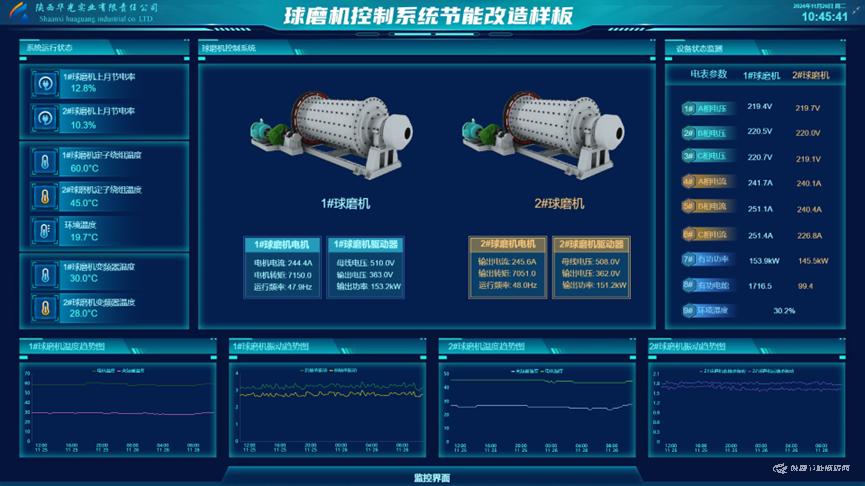

增加温度和振动传感器,用于检测设备运行状态,并在物联网监控大屏上显示。

节能效果对比:连续运行的平均节能率
经过控制参数和现场工艺的综合调整后,210KW球磨机的平均节能率为13.28%。
详细节能数据见附录.

改造前功率曲线图---平均功率约为170KW

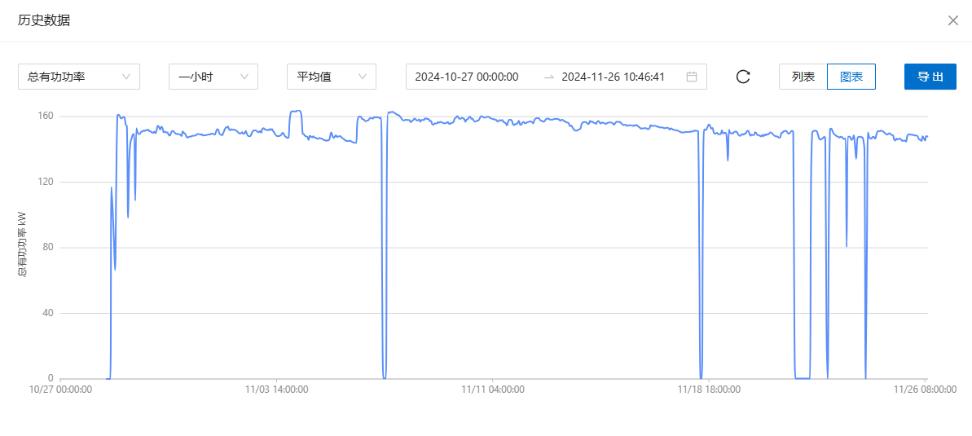

改造后功率曲线---平均功率约为150KW

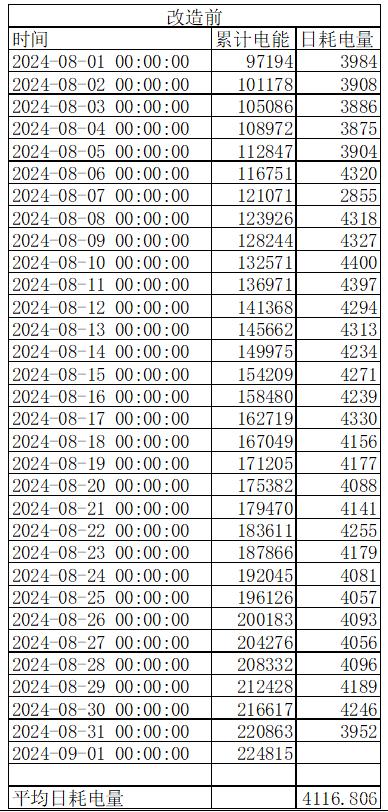

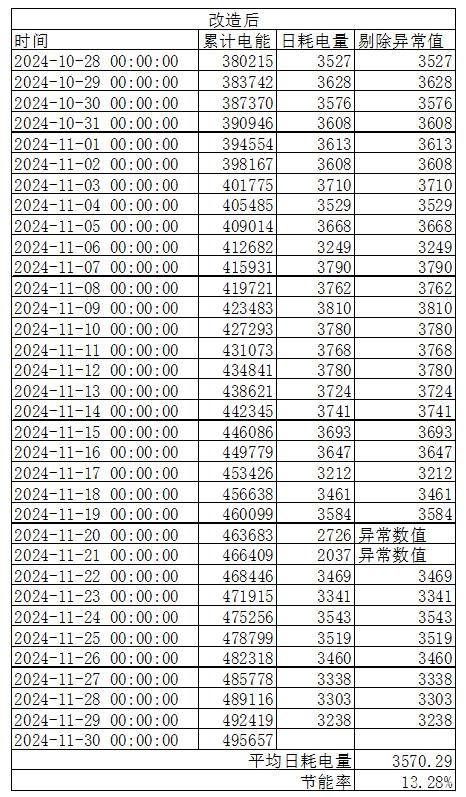

附录一 球磨机能耗数据


主要节能技术参数
节能率13.28%
案例特点
与传统的异步电机加减速机相比,噪声显著降低,维护频率减少
应用效果(年节能减排效果及经济效益)
按照一年运行330天*24小时、节能率13.28%、电费0.54元/度计算,每年节省电费11.9万元,预计3年可以收回投资成本。
适用范围/应用对象
球磨机
目前已实施案例数量:2个
国内案例:球磨机节能改造
项目地点:陕西省渭南市
