技术原理

主要利用水泵提供的水能驱动机芯悬浮转动。水通过管道进入喷头风叶一体式机芯装置,从喷头旋转喷出。水雾化后与水流飞溅于四壁形成许多小水珠,回落流入淋水盘,再经填料区流进水池。在水能的驱动下,机芯上的喷头反向转动,带动机芯和风叶一同旋转,从而实现冷却塔中水与风的热交换。

关键技术

1、水矢量技术  2、热焓雾化技术  3、雾化饱和凝结水回收技术  4、水悬浮无噪音技术

技术产品特点

1、不需要电机(节电100%) 2、节水(50%以上) 3、噪音低于(60分贝)(无振动,无低频噪音,降低设备噪声污染)

应用现状(或与该技术相关领域的能耗现状)及产业化情况

1、冷却塔市场现状:电力、化工、钢铁、制药、数据中心及民用水冷式中央空调等领域需求增长,高效节能、节水、低噪音产品需求迫切,传统产品问题凸显,市场空间大。

2、新型冷却塔机遇:面对严格环保要求和企业降本增效需求,新型冷却塔需解决能耗、换热效果、水资源和噪音问题,市场机遇广阔。

应用领域及适用范围

该产品广泛适用于水冷冷水机组中央空调系统以及能源、化工、电子、电力、钢铁、制药、数据中心等多个行业的冷却水循环系统,并且已经成功应用于多个行业案例中。

节能减排效果(测算方法及依据)

1.评价依据主要参照国家相关法律法规和行业标准包括《中华人民共和国节约能源法》、《中华人民共和国环境保护法》以及《工业企业节能设计规范》等。同时,结合国际通行的节能减排评价标准,如国际能源署(IEA)的节能指标、国际标准化组织(IS0)的环境管理体系标准等确保评价的全面性和科学性。在评价过程中,将采用定量分析与定性分析相结合的方法。定量分析主要通过对实际数据进行统计分析,计算各项指标的数值;定性分析则通过对项目实施过程中的节能减排措施、技术路线、管理手段等进行综合评价。

2.具体计算方法如下:选取一个代表性时间段,计算实施前后单位产品能耗的比值。例如,如果实施后单位产品能耗降低了15%,则节能效果可以用以下公式表示:节能效果=(实施前单位产品能耗-实施后单位产品能耗)/实施前单位产品能耗 x100%。通过这种方式,可以得出节能效果的百分比。

3.节能量/年:按1吨标准煤=3125KWh/度电计,根据同等水处理量的电机冷却塔的电机功率配置,及一年运行时长,推算每年的节能量。

4.碳减排量/年:按1吨标准煤排放2.493吨二氧化碳计,根据每年的节约吨标准煤量推算节约二氧化碳排放量。

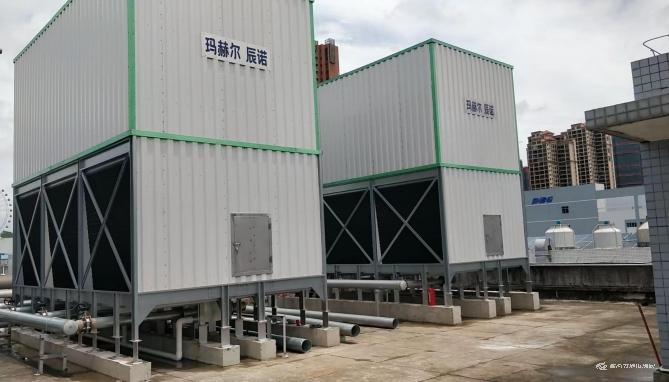

已实施的典型案例情况

案例名称

中海石油珠海高栏终端二氧化碳回收利用项目

案例地点

珠海

应用单位

中国海石油深海开发有限公司

设计单位

湛江南海西部石油勘察设计有限公司

主要设备

水矢量零碳零电冷却塔

技术原理

以冷却水循环系统中水泵的初始压力作为动力源,热水通过管道进入雾化装置分二次冲击内壁和喷头R角悬浮喷出雾化,利用水的反作用力推动装置旋转同时带动一体式风叶模块高速旋转产生离心力,使水流离心增压提高了喷射流体的速度,促进喷雾装置转速进一步提高产生足够风量,将换热后的湿热空气经收水装置将小水滴分离后排出塔外,以达到快速降温的效果。

主要节能技术参数

水矢量零碳零电矢量冷却塔运行优良:

(1)满足设计流量要求(设计流量700m3/h)。

(2)满足水泵扬程要求(水泵设计扬程45m)。

(3)满足设计温差要求(设计进水温度40℃,出水温度32℃)。

(4)3米距离测噪音值为55dB,改善工作环境。

案例特点

1.节能、安全,水矢量悬浮雾化冷却塔无需单独配置配电系统,减少项目现场危险源;

2.节水,降温8℃,水蒸发率低于0.6%,全年没有雾气,完全满足环保要求;

3.降碳,冷却塔碳排放0%;

4.无轴承、无皮带,无需添加润滑油,运行维护成本超低,是电机塔的20%以下。

应用效果(年节能减排效果及经济效益)

水矢量零碳零电矢量冷却塔设备现运行情况说明:设备2024年完成项目安装工程验收。

2024年8月12日开始设备试运行,截止到8月27日完成试运行15天各项指标考核,

顺利通过EPC总包项目及建设单位的使用验收。设备各项参数指标运行优良。

1、水矢量零碳零电矢量冷却塔运行塔体无震动、无水雾现象。

2、每天开机24小时,水矢量零碳零电矢量冷却塔补水量100T/天,传统电机冷却塔补水量500T/天,每天可节水量为:400T/天。

3、水矢量零碳零电矢量冷却塔不用电(同流量同温差传统电机冷却塔电动风机功率选型为32kw),每天可节电768kW·h

4、根据节能、节水效果,一年节约费用达70万元以上。

适用范围/应用对象

冷却塔主要应用于:空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域,应用最多的为空调冷却、冷冻、塑胶化工行业。具体划分,如下:

A、空气室温调节类:空调设备、冷库、冷藏室、冷冻、冷暖空调等;

B、制造业及加工类:食品业、药业、金属铸造、塑胶业、橡胶业、纺织业、钢铁厂、铝业、不锈钢厂、化学品业、石化制品类等;

C、机械运转降温类:发电机、汽轮机、空压机、油压机、引擎等;

D、其他类行业……

冷却塔的作用是将携带废热的冷却水在塔体内部与空气进行热交换,使废热传输给空气并散入大气中。

目前已实施案例数量

已有几十个项目运用案例

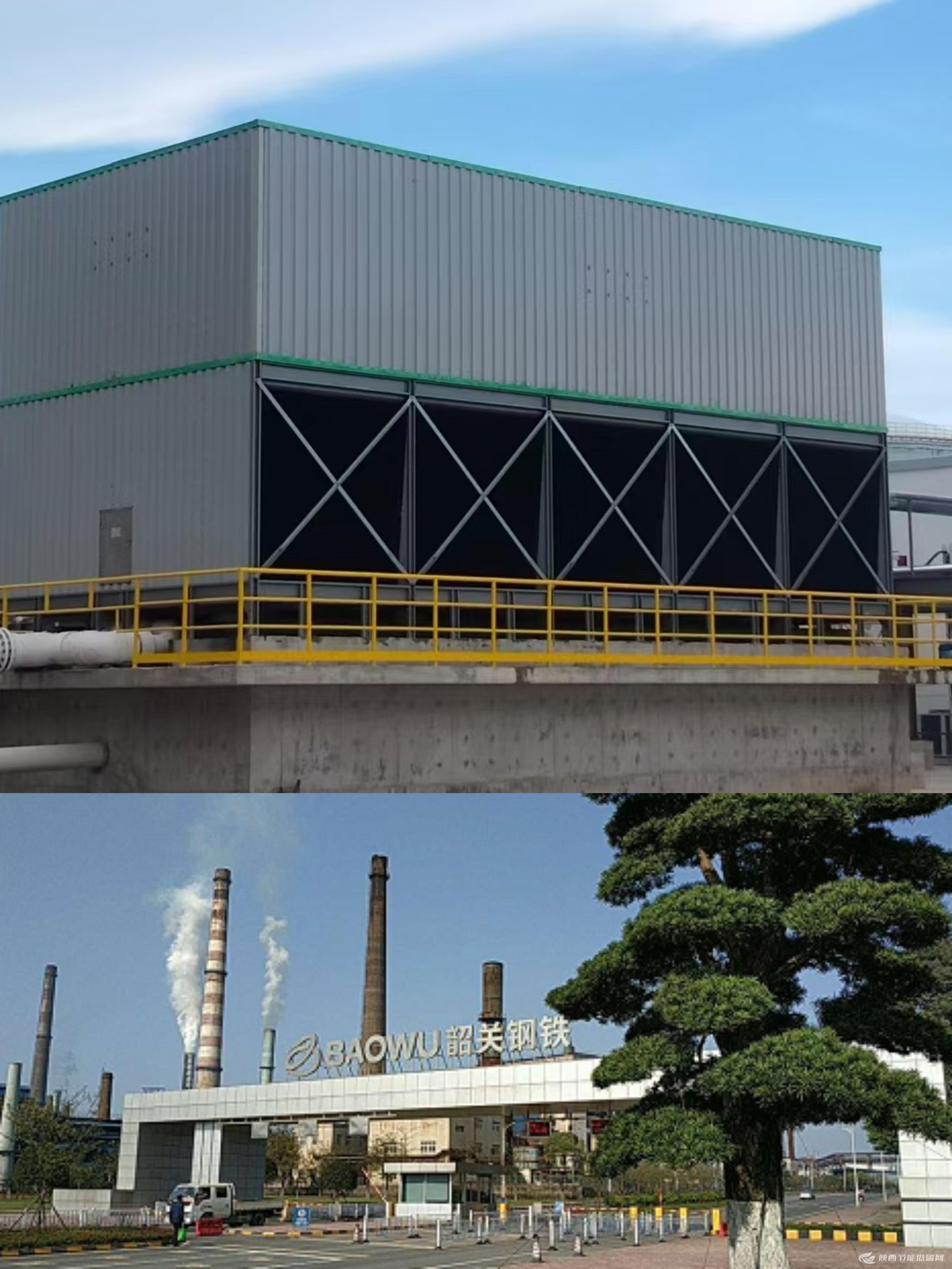

其他案例

国内案例：百事食品(中国)有限公司北京桂格分厂

项目地点：北京

省内案例：惠州宏利铸造有限公司

项目地点：广东惠州
