技术原理

多联机(VRV)变制冷剂流量多联式空调系统 ,由日本大金工业株式会社于1982年开发的冷剂式空调系统。其通过室外机、室内机和冷媒配管三部分协同工作,利用压缩机调节制冷剂循环量及电子膨胀阀控制冷媒流量,实现不同空间冷热需求的独立调控。多联机系统具备节能高效、运行平稳、分区灵活等优势。

关键技术

大金VRV X7T系列核心技术

1:压缩机技术,新V动力高中压腔涡旋式压缩机

宽广的连续运转范围,43℃全系列制冷能力无温度衰减

2:CooL MAX芯片液冷恒温技术

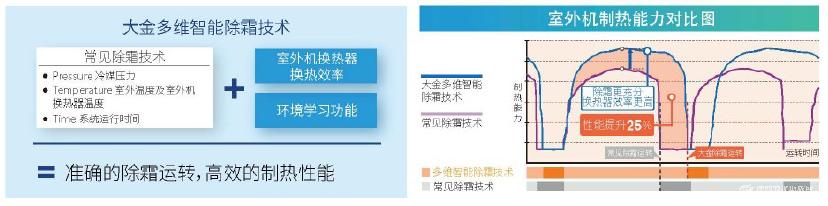

3:全新多维智能除霜技术

4:直流变频技术

5:多重回油技术

6:二级过冷却技术

7:超静音技术

8:多联技术

9:VOS7.0控制逻辑技术

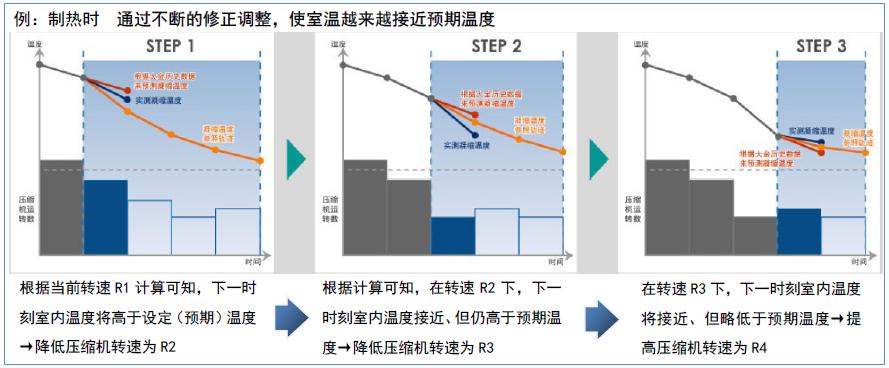

10:冷媒预测控制技术

主要技术参数

大金VRV X7T系列APF值最高可达5.70,APF平均约5.12,全系列商品远超国家一级能效等级要求

技术产品特点

大金VRV X7T系列产品使用灵活便利,操作简单,可满足业主的多种使用需求,同时系统更加节能减少业主后续使用成本。

应用现状(或与该技术相关领域的能耗现状)及产业化情况

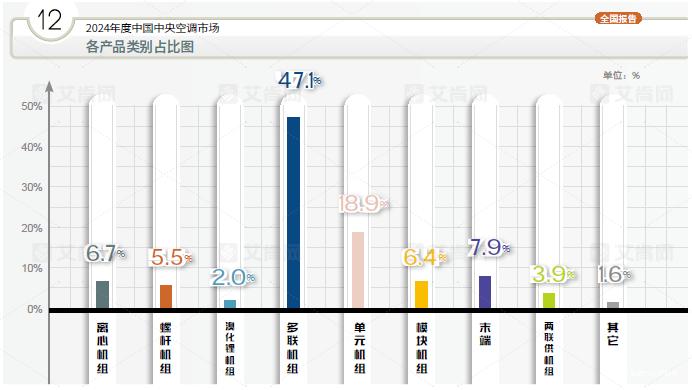

2024年度中国中央空调市场,多联机占比47.1%

应用领域及适用范围

多联机产品可应用于住宅、办公、商业建筑等,应用领域涵盖各个领域。

/1/editor/202602/1770101322828.png

节能减排效果(测算方法及依据)

依据大金能耗测算平台以及后台大数据平台模拟计算项目实际使用能耗。对比原系统节能40%-50%

节能量/年(吨标准煤/年)

节能量约47.3吨标准煤/年

碳减排量/年(吨二氧化碳/年)

碳减排量约302.225 吨二氧化碳(tCO₂)/年

/1/editor/202602/1770101349578.jpg

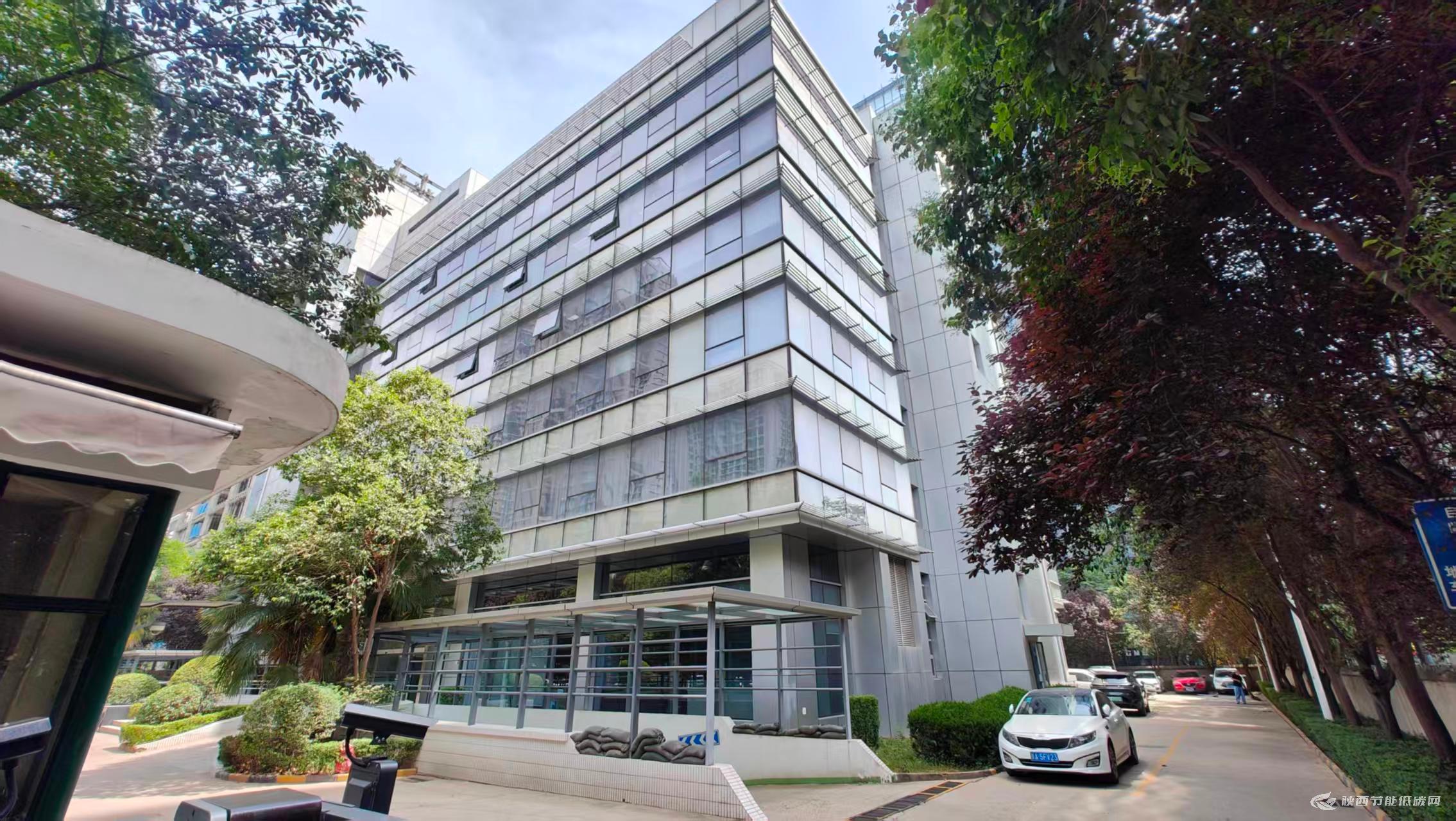

已实施的典型案例情况

案例名称

泰昊大厦

案例地点

陕西省西安市

主要设备

大金VRV X7T空调系统

技术原理

大金VRVX7T系列采用新V动力技术高中压腔涡旋式压缩机,效率更高。压缩机采用多种先进技术

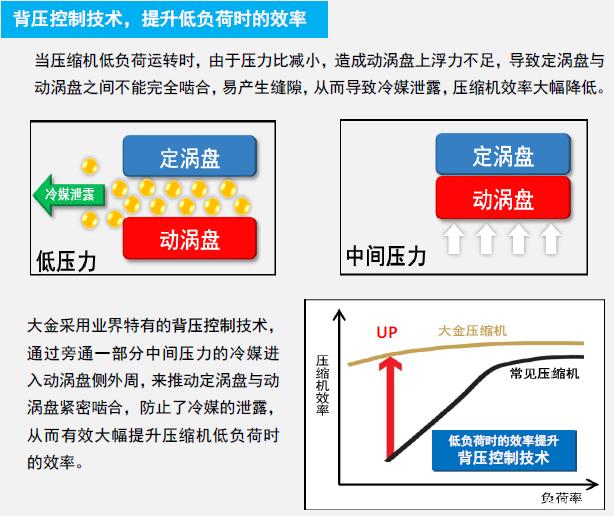

1:背压控制技术提升低负荷时压缩机效率

2:多重平衡技术保障高速运转时的曲轴平衡,减少因变形产生的各种磨耗,增强压缩机可靠性

3:增设高中压分隔板避免无效热膨胀,提高压缩机效率

4:高压气旋导流挡板有助电机冷却,增加电机寿命;有助冷冻油的析出,提高压缩机可靠性

5:错位电机转子减少震动,降低噪音

6:磁阻式无刷直流电机定子抑制回转时的振动,磁场损耗减少

7:高效钕磁铁无刷直流电机转子钕磁铁磁力是常见铁酸盐磁铁的10倍,电机效率更高

8:两端式固定轴承提升压缩机运行的稳定性,降低噪音

9:HIGH-MECHA止推构造降低动静涡盘间的接触压强和摩擦损失,提高设备可靠性

10:高精度涡旋式压缩腔有效提升压缩机压缩效率

11:高刚性机壳静音效果更佳,坚固耐用

12:特质多维涡盘结构有效增加压缩腔体容积,增加冷媒压缩量

13:Sensorless技术无需探头即可感知电机转速,避免误输出

14:正弦波直流变频技术提高电机运转效率

15:静音减震型减压阀保证过压缩最小化,提升压缩机效率

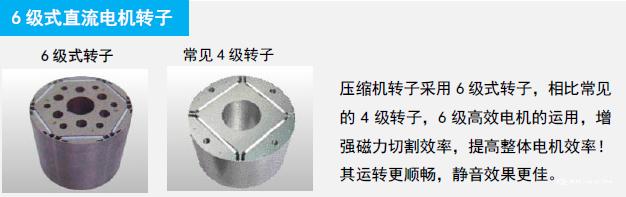

16:6极式钕磁铁转子回转振动抑制,静音效果更好

17:压差油膜润滑技术减小摩擦,降低噪音和损耗,机组运行更稳定,寿命更长

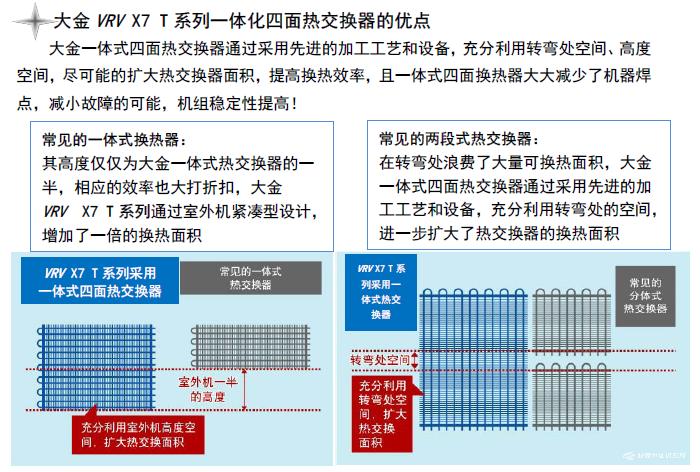

大金VRVX7T系列采用一体化四面热交换器,大大提高换热效率

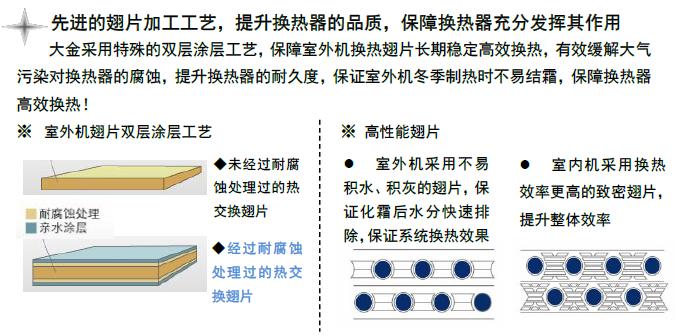

三层换热器翅片结构,进一步提升换热面积

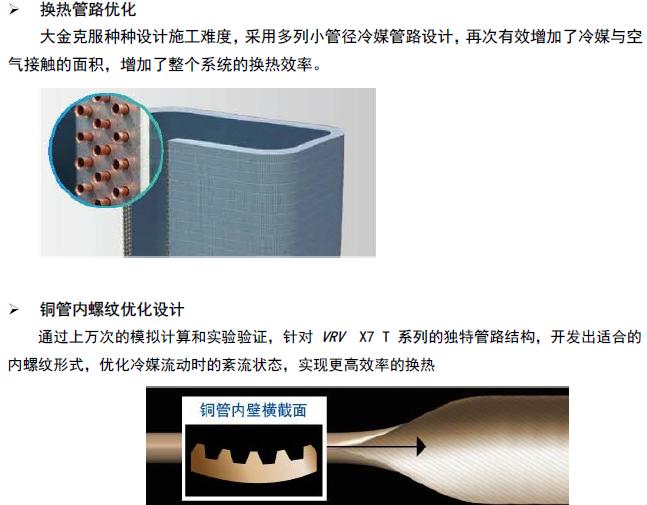

先进的冷媒管路设计,是系统高效更稳定的又一秘诀

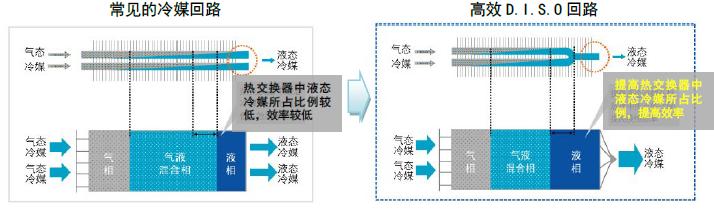

高效率换热器-D.I.S.O 回路:相对气态冷媒,液态冷媒的换热效率更高,D.I.S.O 回路不但可增加液态冷媒量,也可提高冷媒流速,提高换热效率。

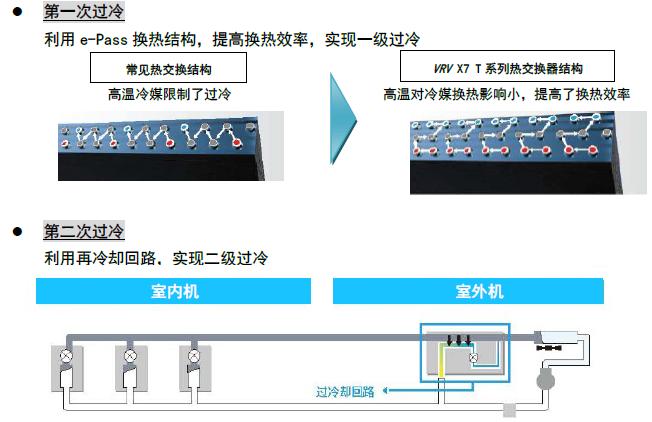

过冷却技术,达到室外机超高的过冷却度,保证机组运行稳定更高效。


多联机运行时,如果过冷度过大,会导致主循环路的冷媒量减少,影响系统回油以及电子膨胀阀的稳定性,如果过冷度过小,制冷效果又会达不到要求,因此大金凭借多联机制造的丰富经验,精确控制系统的过冷度,将其维持在一个适宜的程度,保证系统的高效、稳定性。

/1/editor/202602/1770101584448.png

全新板式过冷回路。

为了能够实现更长的极限管长,以及在长管长下空调系统更高的性能,大金在冷媒回路的设计上下了更大的功夫。大金VRV X7 T 系列采用板式热交形式,有效提高冷媒的过冷度,实现能力的提升。

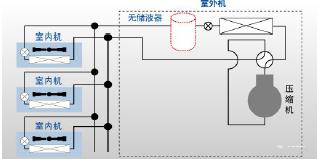

配管冷媒存储技术,冷媒控制更精确,机组运转效率更高。

利用冷媒管道存储技术,可将多余液态冷媒储存在管路中。去除储液器的系统回路对液态冷媒的控制更准确,同时大大减少系统的损耗,机组运转效率显著提升。

流线型大风量风扇,相同风量下,耗电量更低

大金通过无数次的流体力学模拟实验及性能测试,开发出了更适合VRV X7 T 系列专用的流线型大风量风扇。通过改变风扇结构,实现了风扇叶片边缘速度的均匀化,风扇叶片承压更均匀,风扇使用更长久。同时,提高了风扇工作时的有效面积,实现了在相同电量输入下,风量更大,机器散热更稳定。

图片12.png 图片13.png

大金采用超扭矩马达,特有的ODM(Out Drive Motor)外旋式转子结构相比常见的内转子结构马达形式,在同样的输入功率下具有更大的扭矩,从而实现更高输出,提升机外静压,优化散热效果。

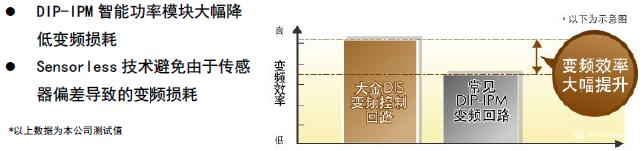

变频控制回路将 DIP-IPM 智能功率模块与Sensorless 技术融合,造就大金DIS 变频控制回路,双管齐下

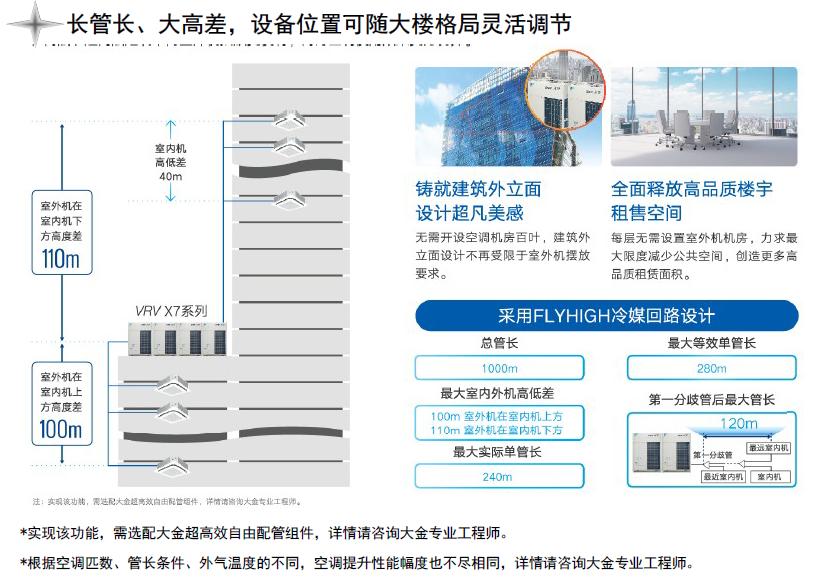

大金VRV X7 T 系列通过FLYHIGH 冷媒回路设计,对室外机冷媒内部过冷回路结构进行优化升级,再次突破系统管长极限,室外机可根据实际情况灵活摆放。与此同时提升了系统采用长配管设计时的空调能力,可减少设备的使用数量,降低项目初投资。


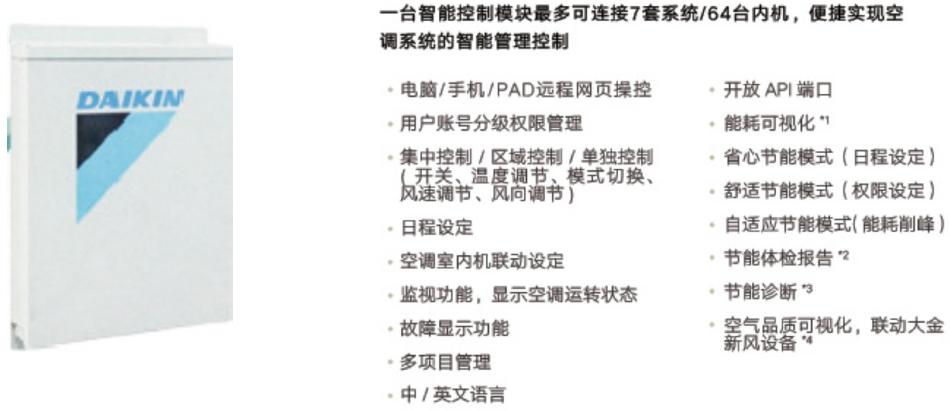

先进的智能化功能,大幅缩短工期,省时省事更省费用。

为了降低施工难度,简化施工流程,保证施工质量,大金不断突破自我,采用了多种先进技术,避免了现场施工的种种难题和麻烦,让施工人员更有效、更高效的完成空调系统的安装!节省了施工周期,大大缩减人工费用,同时也保证了施工质量!

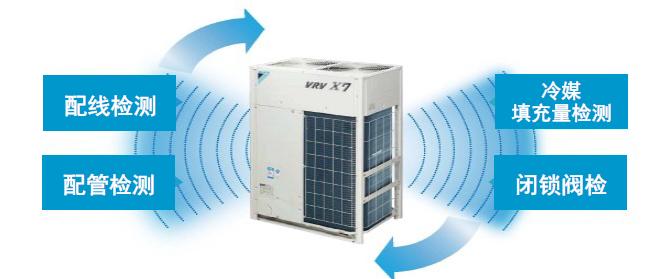

高效试运转功能,施工简化,缩短工期

大金VRV X7 T 系列搭载了人性化的高效试运转功能,不但大幅提升了施工速度,更加有效提高施工现场的施工质量。


系统稳定可靠。

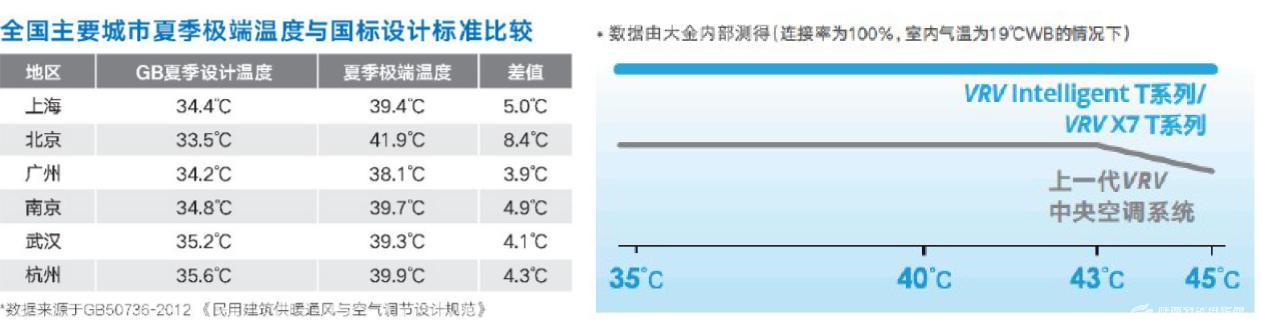

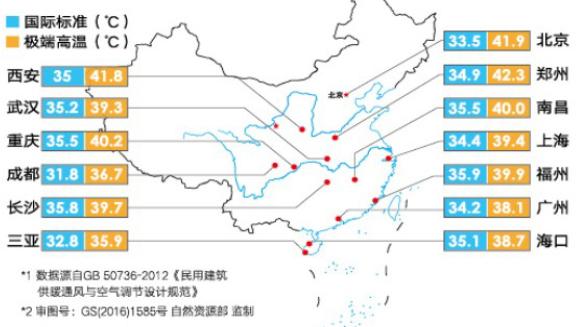

45℃制冷温度无衰减,能力更强劲。全国各地的夏季极限温度,其实往往要高于按照国标的设计数值,大金的运转范围超于国标设计标准,同时,面对热岛效应等更为苛刻的摆放空间实际温度,依旧能够保障强劲能力输出,实现45℃的制冷温度无衰减。

/1/editor/202602/1770101732390.png

运转范围宽广,制热运转范围低至-25℃。

中国各大主要城市,最高夏季温度高达42.3℃,冬季最低环境温度为-18.8℃,空调必须有很宽广的运转范围,才能满足中国各个地区不同的空调运转环境的需求。


多级回油技术,确保机组稳定运行。

大金VRV X7 T 系列通过监测压缩机的转数、室外机运行压力、各类温度传感器信息等参数,随时进行系统性能计算,监测压缩机的剩余油量,智能判断进行回油运转,较之简单的根据系统运转时间或压缩机转速判断进行回油的普通回油运转方式,大金先进的智能回油

技术,避免不必要的回油运转,保证系统更长期、稳定、高效的运转。通过大金特有的智能回油运转技术及高效的多重回油控制技术,可实现效率最高达99.9%的高效回油。

稳定部件的品质,保障整机运行的可靠性。

大金VRV X7 T 系列中央空调从每个细节出发,从品质着手,对每个细节零部件都做了固化稳定性的技术处理,保障每个零部件在运行时的稳定高效。

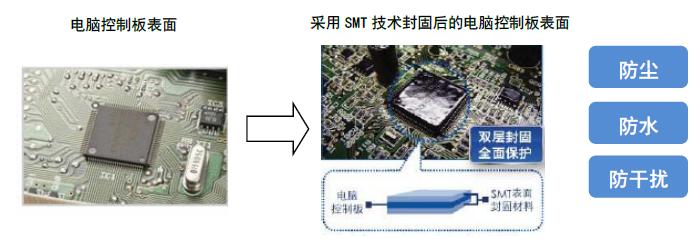

SMT 表面封固技术,保证机组稳定的同时,有效减小主板面积。


CoolMAX 芯片液冷恒温技术,冷媒冷却P 板更稳定,保障系统稳定运行。

常见的室外机散热形式为通过风扇将热量转移到空气中,为风冷形式,受外界环境的影响较大,散热不充分。而CoolMAX 芯片液冷恒温技术通过系统内相对于P 板温度更低的冷媒来冷却P 板,系统内冷媒的温度相对恒定,P 板散热更稳定,散热效率大幅提升


先进安心机能,设备运转稳定长效

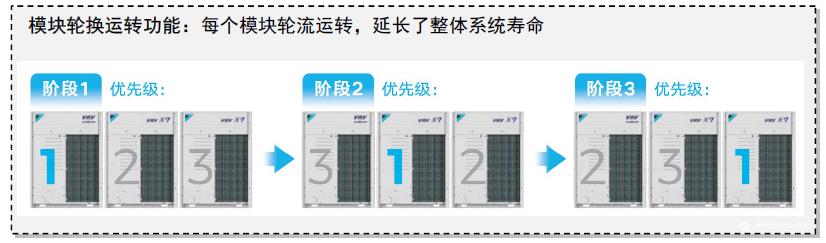

平衡运转功能,每台压缩机使用时间更平均


大金凭借对直流变频技术的深邃钻研,通过对室外机模块及压缩机运转状态的自动调节,力求寻找到最佳的平衡运转状态。不但充分利用了变频压缩机部分负荷的运转优势,更有效提高了室外机换热器的利用效率,大幅提升了系统的节能性。

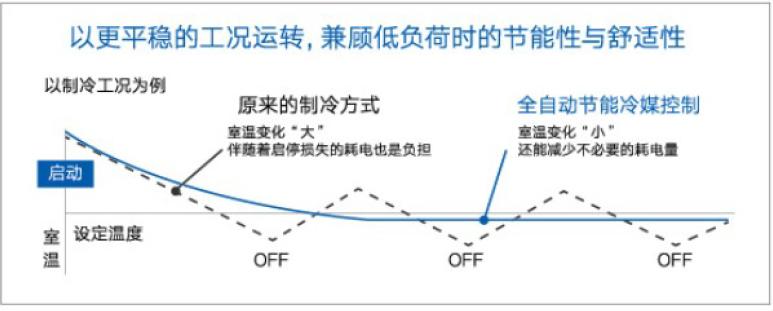

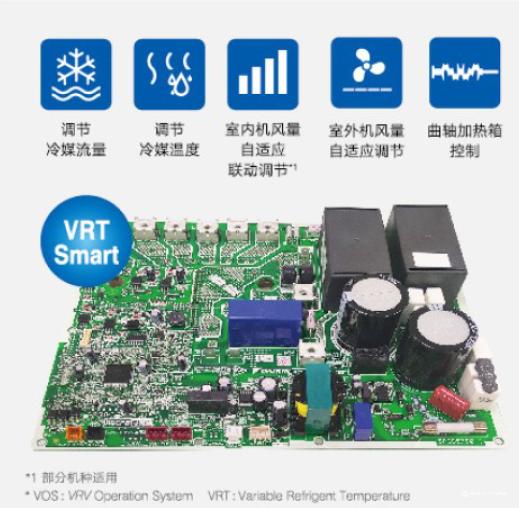

VOS(VRV Operation System) 7.0 控制逻辑,更节能更舒适

VRV X7 T 系列搭载大金全新VOS7.0 控制逻辑。不同于常见多联机的控制逻辑(室内外机联动控制逻辑),突破性的实现了全新控制逻辑:室内外机+多台室内机之间的联动控制逻辑。实时监测室内空调负荷的动态变化,联动自适应调节冷媒流量、冷媒温度、各台室内机循环风量、室外机循环风量,辅以优化后的曲轴加热控制技术,进一步提升了空调系统节能性的同时,还显著提升了空调使用舒适性,避免室内温度波动过大。
